Útbreiðsla orkugeymslukerfa fyrir rafhlöður í gámum (BESS) þvert á netkerfi-kvarða hefur í grundvallaratriðum breytt því hvernig brunavarnarverkfræðingar nálgast varmahættu. Ólíkt hefðbundnum raforkuvirkjum þar sem brunahegðun fylgir tiltölulega fyrirsjáanlegum brunavirkni, birtir litíum-rafhlöðueldar steypandi bilunarham sem á rætur í rafefnafræðilegri hitauppstreymi-sjálfbærri útverma hvarfkeðju sem hefðbundnar bælingaraðferðir voru aldrei hannaðar til að takast á við. McMicken-sprengingin 2019 í Arizona, Peking Dahongmen-atvikið 2021 og fjölmörg ótilkynnt næstum-óhöpp hafa þvingað til endurskoðunar í heild sinni á því hvernig við hönnum, hólfum og verjum þessar sífellt nærliggjandi orkueignir.
Thermal Runaway Vandamálið (og hvers vegna það er ekki bara "eldur")
Hér er það sem flestir verkefnastjórar átta sig ekki alveg á þegar þeir eru að þrýsta á um hagræðingu kostnaðar við brunavörn: litíum-rafhlöðueldur er í raun ekki eldur í hefðbundnum skilningi. Það er efnakljúfur sem er orðinn gagnrýninn.
Þegar fruma fer inn í hitauppstreymi byrjar röðin venjulega með niðurbroti SEI lags í kringum 90-120 gráður. Þetta losar súrefni innvortis. Neikvæða rafskautið byrjar að bregðast við raflausninni. Jákvæð rafskautsefni gangast undir fasaskipti og brotna niður. Raflausn gufar upp og brennur. Allt þetta gerist í lokuðu málmdósi sem er undir þrýstingi með því að safna lofttegundum-vetni, kolmónoxíði, metani, etýleni, vetnisflúoríði.
Tímalínan? Frá upphaflegu fráviki til ofbeldisfullrar útblásturs: stundum mínútur, stundum sekúndur.

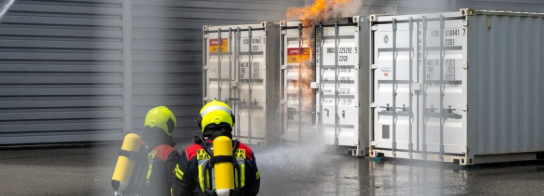

Það sem gerir gámakerfin sérstaklega svikul er rúmfræðin í lokuðu rými. Þú ert með hundruð, stundum þúsundir frumna pakkað í 20-fóta eða 40 feta ISO-ílát. Ein fruma bilar, hitar nágranna sína með leiðni og geislun, og skyndilega ertu ekki að fást við einn frumuatburð - þú ert að horfa á útbreiðslu flæða í gegnum heilan rekki, síðan aðliggjandi rekki.
Ég hef skoðað atviksskýrslur þar sem tíminn frá fyrstu hitaviðvörun þar til fullur gámur var tekinn í notkun var undir fjórum mínútum.
Reglubundið landslag: Bútasaumur sem rennur hægt saman
Staða staðla er í hreinskilni sagt enn rugl-þó það sé að batna.
NFPA 855 hefur komið fram sem raunveruleg viðmiðun á mörkuðum í Norður-Ameríku. 2023 útgáfan herti kröfur verulega eftir röð atvika á árunum 2019-2021. Lykilákvæði fela í sér 600 kWh hámarks orkugetu á hverja einingu án frekari staðfestingar á brunaprófum, 50 kWh takmörk á hverja rafhlöðu og lágmarks 3 feta bil á milli eininga eða til veggja.
Gagnablað FM Global 5-33 tekur íhaldssamari nálgun að mörgu leyti, sérstaklega varðandi kröfur um loftræstingu.
Regluumhverfi Kína hefur þróast hratt. Peking staðbundinn staðall DB11/T 1893 var byltingarkenndur þegar hann var gefinn út árið 2021-fyrsti svæðisstaðallinn til að kveða á um sérstakar upplýsingar um eldvarnir á gáma-stigi. T/CEC 373-2020 fyrir LFP forsmíðað skálakerfi settu upp bælingarkröfur á mátstigi sem margir alþjóðlegir staðlar hafa enn ekki samræmst.
Það sem pirrar mig við núverandi ástand: það er enn engin raunveruleg alþjóðleg samhæfing. Kerfi sem er hannað samkvæmt kínverskum stöðlum uppfyllir hugsanlega ekki kröfur UL 9540A um stóra- brunaprófun. Kerfi sem stenst FM-samþykki gæti ekki verið í samræmi við evrópska EN-staðla. Fyrir fjölþjóðlega þróunaraðila skapar þetta ósvikinn innkaupahausverk.
Skipulag gáma: Geometry of Survival
Kröfur um aðskilnaðarfjarlægð eru meira breytilegar en þær ættu að gera á milli lögsagnarumdæma, en undirliggjandi eðlisfræðin er í samræmi: þú ert að reyna að koma í veg fyrir að geislunarhitaflutningur kveiki í aðliggjandi einingar á meðan þú heldur neyðaraðgangi.
Kínversku staðlarnir tilgreina 4 metra lágmarksbil á milli gámaeininga, aðeins hægt að minnka með 4 klst eldvarnarhindrunum sem ná 1 metra út fyrir gámahjúpið á öllum hliðum. NFPA kallar á 20 feta (u.þ.b. 6 metra) grunnlínu, sem hægt er að minnka niður í nánast núll með 3 klukkustunda hindrunum.
Flest verkefni sem ég hef séð reyna að lágmarka fótspor-land kostar peninga þegar allt kemur til alls. Hindrunaraðferðin verður aðlaðandi. En hér er hagnýta málið: þessar hindranir þurfa ekki bara að lifa af geislunarhita heldur hugsanlegan ofþensluofþrýsting. Venjulegur CMU veggur mun ekki skera hann. Þú þarft járnbentri steinsteypu eða sambærilegt, rétt festa, án gegnumganga sem gætu skert einkunnina.
Einfaldur-uppsetning er næstum alhliða núna af góðri ástæðu. Sumir samþættingaraðilar reyndu stuttlega að stafla gámum sem elta orkuþéttleika. Bælingaráskoranirnar og útgönguflækjurnar drápu þá nálgun fljótt.
Staðsetningarsjónarmið sem oft gleymast:
Fjarlægð frá eignalínum og þjóðvegum skiptir gríðarlegu máli fyrir neyðarviðbrögð. 30-metra bakslag frá járnbrautarlínum í kínverskum stöðlum er til staðar vegna þess að afsporun + BESS eldur=hörmulegar atburðarás sem enginn vill hugsa um. Nálægð við náttúrulegar vatnslindir snýst ekki bara um að hafa bælingu-það snýst um viðvarandi kæligetu fyrir varmastjórnun eftir atvik sem getur varað í marga daga.
Hvað er í rauninni í kassanum
Nútíma gámaskipt BESS er ekki bara rafhlöður troðið í flutningsgám. Innri arkitektúr hefur þróast verulega.
Venjulega finnurðu rafhlöðurekkurnar á einu svæði, með aflbreytibúnaði (inverterum, DC-DC breytum) í aðskildu hólfi sem er deilt með innri brunavörn. Rökin: Eldar í rafbúnaði hegða sér öðruvísi en rafhlöðuuppstreymi og krefjast annarrar aðferðir til að bæla niður.
Hitastjórnun skiptist í tvær fylkingar: loft-kælt og fljótandi-kælt.
Loftkæld kerfi eru einfaldari, ódýrari og fullnægjandi fyrir hóflega loftslagsuppsetningar. Hitamunur yfir rafhlöðuflokkinn getur náð 8-10 gráðum undir álagi - ekki tilvalið fyrir langlífi eða öryggismörk, en framkvæmanlegt.
Vökva-kæld kerfi eru orðin hágæða staðall fyrir há-uppsetningar. Verkfræðin verður háþróuð: samhliða flæðisleiðir sem tryggja að hver fruma sjái jafngilt kælivökvahitastig, glýkól-vatnsblöndur með vandlega stjórnaðan styrk, lekaskynjarakerfi vegna þess að kælivökvi sem snertir háspennurásir skapar sinn eigin hættuflokk.
Besta -vökvakælda hönnunin nær að-til-frumuvökvi hitastigs innan við 3 gráður. Sú einsleitni skilar sér beint í minni hættu á hitauppstreymi og lengri líftíma.
Uppgötvun: Kapphlaupið gegn efnafræði
Þetta er þar sem ég verð ástríðufullur, vegna þess að uppgötvun er þar sem flest kerfi bila enn.
Hefðbundin reyk- og hitaskynjun-það sem virkar vel fyrir skrifstofubyggingar-er gríðarlega ófullnægjandi fyrir rafhlöðuhita. Þegar þú hefur sýnilegan reyk eða verulega hækkun umhverfishita í ílátinu hefurðu þegar tapað. Hlaupið er komið á fót, útbreiðslu er líkleg og bælingarkerfið þitt berst við bakvarðaraðgerðir.
Gasgreining er ekki-viðræðuhæf fyrir alvarlega uppsetningu.
Af-lofttegundin frá litíum-jónafrumum sem eru í hættu er áberandi: vetni kemur fyrst fram og hækkar hraðast, þar á eftir kemur kolmónoxíð og ýmis kolvetni. Vel-hannað kerfi fylgist með rekkistigi, ekki bara andrúmslofti í gáma. Vetnisstyrkur sem nær 1000 ppm ætti að hrinda af stað tafarlausri rannsókn. 5000 ppm þýðir að þú ert að nálgast lægri sprengiefnamörk og þarft sjálfvirk viðbrögð.
Sumar nýrri uppsetningar eru að gera tilraunir með raflausngufugreiningu-sérstaklega miða á karbónötin sem samanstanda af flestum litíum-jóna raflausnum. Tæknin lofar góðu en er ekki nógu þroskuð fyrir kóða-þarf forrit.
Uppgötvun spennu- og straumfrávika í gegnum BMS er áfram fyrsta varnarlínan þín.
Fruma sem þróar innri skammhlaup mun sýna spennulægð áður en varmamerki koma í ljós. Áskorunin: að greina ósvikin undanfaramerki frá venjulegum rekstrarbreytileika yfir þúsundir frumna með eðlislægum framleiðsluvikmörkum.
Virkilega háþróuð kerfi eru með hljóðvöktun núna. Frumur sem nálgast hitauppstreymi framleiða einkennandi hljóðmerki þegar innri þrýstingur eykst. Enn tilraunastarfsemi, en eðlisfræðin er traust.
Bæling: Umræðan mikla
Gakktu inn á hvaða ráðstefnu sem er um BESS brunavarnir og þú munt finna harðan ágreining um val á bælingarefni. Ég skal gefa þér mína skoðun, upplýst af bæði rannsóknarritum og atvikum eftir-mortem.
Vatn vinnur fyrir varmastjórnun. Tímabil.
Varmafræðin er ótvíræð. Hitahlaup litíum-jóna er í grundvallaratriðum hitavandamál. Innri viðbrögðin eru sjálf-oxandi-þú getur ekki kæft þau með því að skipta súrefni til. Þú getur aðeins tekið upp nægan hita til að lækka frumuhitastig niður fyrir viðbragðsþröskuldinn.
Uppgufunarhiti vatns (2.260 kJ/kg) er óviðjafnanlegur af hagnýtum valkostum. Fínn vatnsúði gefur þér hitaupptöku með viðráðanlegu vatnsmagni og minni rafleiðni.
Krafa Peking-staðalsins um fulla niðurdýfingargetu innan 10 mínútna endurspeglar þennan veruleika. Þegar allt annað bregst flæðir þú yfir ílátið.
En gasbæling hefur sitt hlutverk-sérstaklega fyrir snemmtæka íhlutun.
Heptaflúorprópan (FM-200/HFC-227ea) og nýrra perflúorhexanón (Novec 1230/FK-5-1-12) geta slegið niður opinn loga hratt og veitt smá kælingu með uppgufun. Þau eru gagnleg til að ná atburðum snemma, áður en hitauppstreymi nær að fullu, eða til að bæla niður aukaelda í rafbúnaði.
Vandamálið:þeir hætta ekki fjölgun þegar hún er í gangi. Fruman er enn að framleiða hita innvortis. Gasstyrkurinn hverfur. Endurnýjun fylgir.
Samsetta nálgunin er nú talin besta: gasbæling fyrir tafarlausa loga, fylgt eftir með vatnsúða fyrir viðvarandi hitauppstreymi, með fullri flóðgetu sem endanlega varabúnað.
Orð um umhverfisvandamál hreinna efna:Áætlað er að HFC-227ea verði hætt í áföngum samkvæmt Kigali-viðbótinni. FK-5-1-12 hefur hverfandi hlýnunarmöguleika og engin ósonáhrif. Iðnaðurinn er greinilega að færast í átt að perflúorhexanóni, þó að aðfangakeðjur og verðlagning hafi ekki náð að fullu stöðugleika.
Loftræsting og sprengivörn
Hér hef ég séð hættulegasta kostnaðinn-lækka.
Gámur fullur af rafhlöðufrumum sem ræsir út er að safna eldfimri gasblöndu í lokuðu rými. Neðri sprengimörk vetnis eru 4% í lofti. Náðu þeirri styrk, kynntu kveikjugjafa-sem gæti verið eins einfaldur og ljósbogi frá bilandi tengibúnaði-og þú færð hrörnun. Í lokuðu íláti verður hnignun að sprengingu.
McMicken kenndi okkur þessa lexíu með fjórum slösuðum slökkviliðsmönnum.
Virk loftræsting er skylda.Kínverski staðallinn kallar á 30 loftskipti á klukkustund að lágmarki fyrir neyðarloftræstingu, sjálfkrafa ræst þegar gasskynjarar greina styrk sem fer yfir 5% af LEL. NFPA 69 veitir hönnunarleiðbeiningar fyrir kerfi til að koma í veg fyrir hrörnun.
Óvirkar deflagation loftræstingar-blása-út spjöld sem eru hönnuð til að létta þrýstingi áður en burðarvirki bilar-í flestum lögsagnarumdæmum. Stærðarútreikningar samkvæmt NFPA 68 eru ekki-léttvægir og ráðast af rúmmáli girðingar, virkjunarþrýstingi og áætluðum logahraða.
Staðsetningin skiptir máli: loftop ætti að losa frá útgönguleiðum og sviðssviðum fyrir neyðarviðbrögð. Ég hef farið yfir hönnun þar sem loftopin spjöld myndu blása beint inn í aðgangsganginn. Það er uppskrift að mannfalli slökkviliðsmanna.
LFP vs NMC spurningin
Val á efnafræði rafhlöðu hefur brunaöryggisáhrif sem ná lengra en einfaldan samanburð á hitastöðugleika.
Lithium iron phosphate (LFP) frumur hafa að mestu komið í veg fyrir nikkel-mangan-kóbalt (NMC) efnafræði í kyrrstæðum geymsluforritum, aðallega knúin áfram af öryggissjónarmiðum. Tölurnar styðja þessa breytingu: LFP hitauppstreymi á sér stað venjulega yfir 270 gráður á móti 150-200 gráður fyrir NMC efnablöndur með hátt nikkel. Hitalosunarhraði meðan á flótta stendur er um það bil helmingur. Myndun eitraðra flúoríðgass minnkar.
En LFP er í eðli sínu ekki „öruggt“-það er öruggara. Hitahlaup er áfram mögulegt við nægjanlegar misnotkunarskilyrði. Fjölgun á sér enn stað. Bilunarhamurinn veitir einfaldlega meira svigrúm fyrir uppgötvun og inngrip.
Það sem hefur áhyggjur af núverandi markaðsfrásögn: Sumir verktaki meðhöndla LFP efnafræði sem staðgengil fyrir öfluga brunavarnir frekar en viðbót við hana. Það er hættuleg hugsun sem mun að lokum framleiða atvik.
Það sem atvikaskráin sýnir í raun og veru
Ég held óformlegum gagnagrunni yfir BESS eldsvoða-opinberar skýrslur, tryggingarkröfur sem ég hef haft aðgang að, óformleg samskipti frá tengiliðum í iðnaði. Munstrin eru lærdómsrík.
Rótvaldar þyrpast í kringum nokkra flokka:
Framleiðslugallar-innri mengun, ófullnægjandi rafskautajöfnun, skemmdir á skiljum- eru líklega stærsta hlutinn, þó að endanleg úthlutun sé oft ómöguleg eftir hitauppstreymi. BMS bilanir sem leyfa ofhleðslu eða ójafnvægi hleðslu stuðla verulega. Ytri skemmdir við flutning og uppsetningu eru vanmetnar sem frumkvöðull.
Rafmagnsbilanir framan við rafhlöðurnar-jafnstraumsbogabilanir, losun á tengingum sem leiðir til viðnámshitunar, jarðtruflanir-geta farið yfir hreinar rafhlöðubilanir sem eldsneyti til samans.
Skilvirkni viðbragða er mjög mismunandi.Vefsvæði með-einingastigi gasgreiningar og hraðri sjálfvirkri bælingu hafa innihaldið atburði til einstakra rekki. Síður sem treysta eingöngu á gáma-stigsgreiningu missa oft alla eininguna. Viðbrögð slökkviliðs við BESS atvikum eru enn ósamræmi-mörg deild skortir þjálfun fyrir þessar sérstöku hættur og sjálfgefið varnar jaðarvörn frekar en virka bælingu.
Hitastjórnunarvandamálið eftir-atvik er raunverulegt og lengir tímalínur verulega. Rafhlöður sem hafa farið í gegnum hitauppstreymi geta kviknað aftur klukkustundum eða dögum síðar þar sem afgangsorka hverfur með rjúkandi innri viðbrögðum. Lengri kröfur um kælingu og vöktun toga neyðarviðbrögðum.
Hagnýtar hönnunarráðleggingar
Eftir alla eftirlitsþáttunina og tæknilega greiningu, hvað skiptir í raun og veru máli fyrir nýja uppsetningu?
Fáðu bilið rétt.Ekki lágmarka fyrir lélegan landsparnað. Kostnaður við eitt stórt atvik fer yfir áratuga viðbótarleigugreiðslur.
Fjárfestu í uppgötvun.Margþætt-færibreytuskynjun á rekkistigi-gas, hitastigs, spennufráviks-með sjálfvirkum svörunarreglum. Aukinn kostnaður umfram grunn reykskynjun er léttvægur miðað við áhættuminnkandi gildi.
Hönnun til að koma í veg fyrir fjölgun.Gerum ráð fyrir að klefi muni bila. Gerum ráð fyrir að eining muni mistakast. Spurning hvort þú hafir geymt það þarna.
Áætlun um aðgang slökkviliðsmanna.Neyðarviðbragðsaðilar þurfa að nálgast, beita bælingarefnum og draga sig út á öruggan hátt. Sjónlínur skipta máli. Snúningsradíus fyrir tæki skiptir máli. Afkastageta vatns skiptir máli.
framkvæmdastjórn almennilega.Ég hef séð kerfi þar sem bælingarkerfið var aldrei prófað með efnaflæði. Þar sem gasskynjarar voru ekki rétt stilltir. Þar sem samþætting BMS viðvörunar við brunaborðið virkaði ekki. Gangsetning kostar peninga en finnur þessi mál áður en þau verða þátttakendur atvika.
Hlakka til
Tæknin heldur áfram að þróast. Solid-rafhlöður lofa innbyggðum hitastöðugleikabótum sem gætu að lokum dregið úr kröfum um brunavarnir. Háþróuð BMS reiknirit sem inniheldur vélanám sýna loforð um fyrri greiningu frávika. Eininga-stigsbæling samþætt í rafhlöðupakkahönnun gæti veitt viðbragðstíma sem nú er ómögulegur með ytri kerfum.
En við erum að beita tækni nútímans í dag, í mælikvarða, inn í net um allan heim. Brunavarnaraðferðirnar verða að passa við hættusnið þess sem raunverulega er verið að setja upp-ekki fræðilegar endurbætur í framtíðinni.
Grundvallaráskorunin er óbreytt: við erum að geyma gífurlegt magn af rafefnafræðilegri orku í þjöppuðum rýmum og sú orka vill losna. Starf okkar er að tryggja að það losi á okkar forsendum, ekki sínum eigin.
Höfundur hefur tekið þátt í brunavarnaverkfræði fyrir orkugeymslukerfi síðan 2017 og hefur ráðfært sig við verkefni víðs vegar um Norður-Ameríku og Asíu-Kyrrahafssvæði. Skoðanir sem settar eru fram eru faglegar skoðanir og ættu ekki að koma í staðinn fyrir verkfræðilega-sértæka greiningu.
